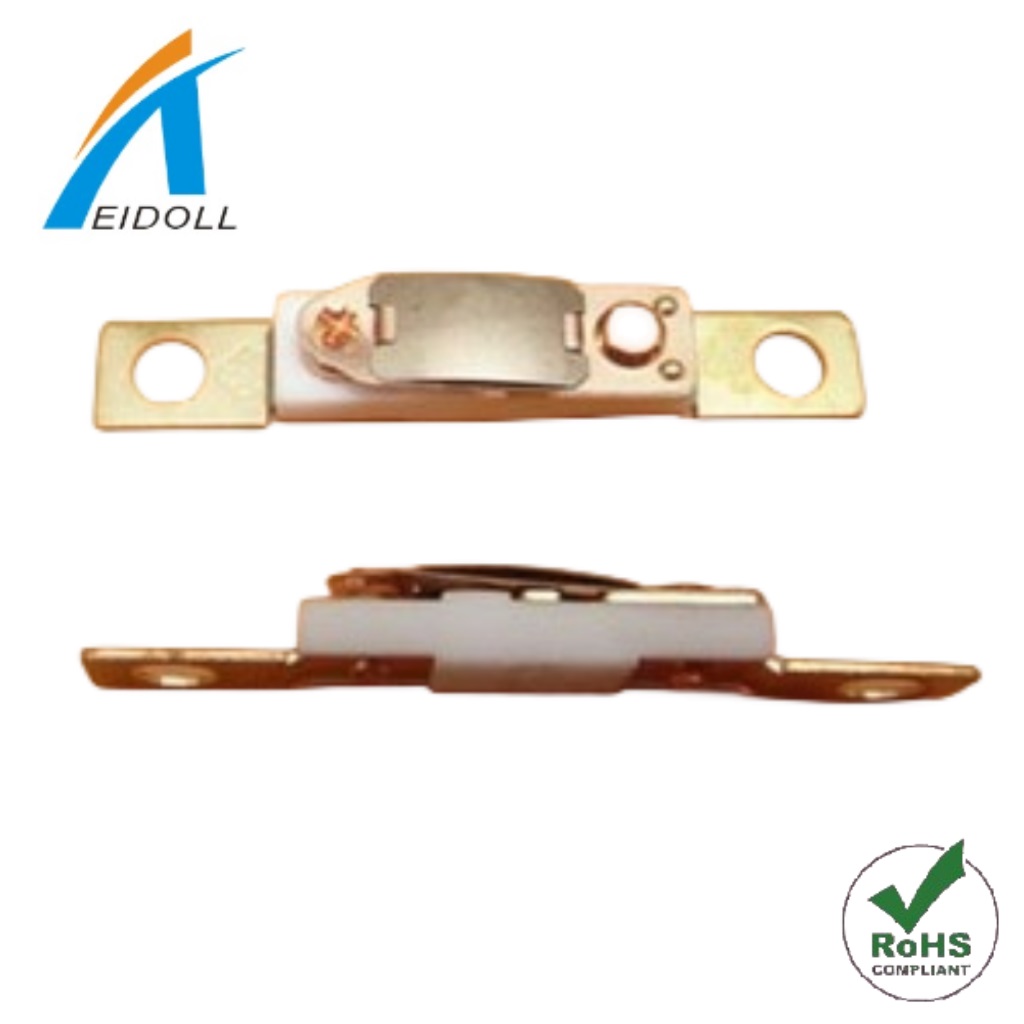

產品介紹

RS-03為敞開型溫控開關，因感溫片直接與外界空氣環境接觸，具有感溫更靈敏、反應速度更快的一種過熱保護開關。其工作溫度固定，無須調整；動作可靠干脆、電弧小、使用壽命長等特點。
采用高靈敏雙金屬元件、彈片、動觸頭、靜觸頭、陶瓷基座、等組成。工作時雙金屬元件處于自由狀態，動觸頭與靜觸頭處于閉合狀態。當使用電器因故障發熱，溫度上升到該產品額定動作溫度值時，雙金屬元件受熱產生內應力而迅速動作推開動觸頭，使觸點斷開切斷電源，電器停止工作，從而起到過熱保護作用。當被保護電器溫度下降到該產品的額定復位溫度值時，雙金屬元件恢復到初始狀態觸點閉合，電器恢復工作。

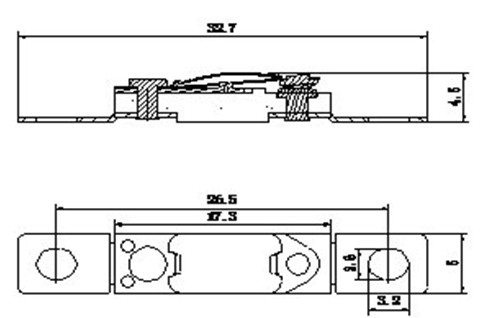

外形尺寸

應用領域

該熱保護器為敞開式，其感溫片采用外露式，具有感溫直接迅速、靈敏度更高的特性，適宜安裝在受溫度變化的空氣環境中。適用于電吹風、電烤箱、暖風機、干衣機、熱風槍、過膠機、餐具干燥器等電熱電器產品。

使用說明

● 該產品以高溫精密電子陶瓷為主體支架，其余均為金屬構件，具有耐高溫沖擊特性.

● 該保護器為敞開式保護器，在運輸及安裝過程中請勿按壓感溫片或人為張開觸點距離過大，以免造成感溫片損壞或彈片張開過大而失去接觸彈力。

● 安裝時應注意熱保護器端子與外接線耳連接良好，避免造成虛接產生發熱而影響熱保護器的正常工作。

● 熱保護器的實際工作電壓和工作電流應不大于其標稱額定電壓和額定電流，小于其標稱額定電壓和額定電流均可正常使用。

性能參數

● 觸點容量：250V  10A。

● 常態接觸電阻：﹤50mΩ。

● 介電性能：熱保護器在分斷后的兩端子間應能承受交流50Hz， 660VAC 試驗電壓歷時1min 而無擊穿閃絡現象（泄漏電流整定值1mA）。

● 耐久性：10000次。

● 動作溫度范圍：55℃～160℃范圍內各溫度點均可定做。

● 動作溫度偏差：±5℃, ±3℃。

動作與復位溫度對照表

注:復位溫度僅供參考,特殊溫度可根據客戶要求定做.
